MetaFrame NFuse

Web 関連の情報

MetaFrameの NFuse 1.5を設定する(JServ + GNUJSP)

はじめに

MetaFrame は、Citrix Systems 社が開発した Windows 2000/Windows NT 4.0 Terminal Server 上のビジネス・アプリケーション等を遠隔でコントロールできるようにするためのソフトウェアです。その MetaFrame の操作を Web ブラウザを介して行なえるようにする NFuse 1.5 というソフトウェアの Linux への設定方法を記述します。NFuse は、JSP の環境が必要なのですが Redhat + Apache を利用しようとすると GNUJSP の環境が必要（マニュアルでは GNUJSP が前提にかかれている）。それなら、いまさらって感じだけど JServ + GNUJSP を導入することが手っ取り早いのでインストールします。

項目 バージョン コメント
GNUJSP 1.0.1 http://www.klomp.org/gnujsp/downloads/gnujsp-1.0.1.tar.gz
JServ 1.1.2 http://java.apache.org/jserv/dist/ApacheJServ-1.1.2.tar.gz
JSDK 2.0 http://java.sun.com/products/servlet/archive.html
JDK

1.3

 http://java.sun.com/j2se/1.3/ja/download-linux.html
Apache 1.3.19 http://httpd.apache.org/dist/apache_1.3.19.tar.gz

GNUJSP が前提だったり、GNUJSP が JServ を要求したりしていろいろとバージョンが古いのでいやだけど、Tomcat 上に構築して失敗するとやり直しで面倒なのでとりあえず NFuse のドキュメントに従っています.....

インストール

Redhat 6.2J にインストールなので、JDK からインストールします。JDK は、Tar 版をダウンロードしました（rpm 版でも構わない）。各モジュールのインストールは、/usr/local に行います。JDK は、Tar 版をダウンロードしました（rpm版は /usr/java にインストールするので気分的に嫌）。また、ダウンロードしたモジュールは、/usr/local/src においてあることを前提にしてください。Redhat 6.2J は、標準で Dynamic Shared Object (DSO) をサポートした apache がインストールされていますが、オリジナルとは分けて NFuse 専用にしたいので新しくインストールしなおします。

JDK のインストール

# cd /usr/local
# sh src/j2sdk-1_3_0_02-linux.bin

JSDK のインストール

# tar xzpf src/jsdk20-solaris2-sparc.tar.Z

JServ と Apache のインストール

# cd /usr/local/src
# gzip -dc apache_1.3.19.tar.gz | tar xf -
# gzip -dc ApacheJServ-1.1.2.tar.gz | tar xf -
# cd apache_1.3.19
# ./configure
# cd ../ApacheJServ-1.1.2
# ./configure --prefix=/usr/local/jserv --with-apache-src=/usr/local/src/apache_1.3.19 \
> --with-java-platform=2 --with-jdk-home=/usr/local/jdk1.3.0_02 \
> --with-JSDK=/usr/local/JSDK2.0/lib/jsdk.jar
# make
# make install
# cd ../apache_1.3.19
# ./configure --activate-module=src/modules/jserv/libjserv.a --enable-module=so
# make
# make install

Apache の動作に必要な情報の変更を行います。/usr/local/apache/conf/httpd.conf　の編集。

  • JServ を利用するための変更（Include /usr/local/jserv/etc/jserv.conf の追加）
  • サービスポートの変更（標準インストールで 80 番が既に利用されている場合に必要。ここでは、8080 に変更しています。）
  • パフォーマンス関連の設定や所有者情報など（変更する必要があれば...）
  • ログの書き込みのためのオーナーの変更
# vi /usr/local/apache/conf/httpd.conf
        Port 8080
        ...
        User nobody
        Group nobody
        ...
        ... 最後の行 ...
        Include /usr/local/jserv/etc/jserv.conf

# chown nobody:nobody /usr/local/jserv/logs
# /usr/local/apache/bin/apachectl start

ブラウザで http://server-name:8080/servlet/Hello をアクセスして以下のように表示れれば JServ が正常にインストールされたことになる。

Example Apache JServ Servlet

Congratulations, ApacheJServ 1.1.2 is working!

エラーとなった場合、/usr/local/jserv/logs/mod_jserv.log ファイルをチェックしてエラーの原因を調べます。エラーとなる多くの原因は localhost:8007 にコネクトできないことです。OS のネットワークの設定を確認して問題となる原因を解決してください。どうしても解決できない場合、/usr/local/jserv/etc/jserv.conf, /usr/local/jserv/etc/jserv.properties ファイルの localhost の記述をホスト名や IP Address に設定してみてください。

GNUJSP のインストール

# cd /usr/local
# gzip -dc src/gnujsp-1.0.1.tar.gz | tar xf -

JSP を動作させる際に必要なプロコンパイルを行う作業用ディレクトリー(scratchdir)の作成

# mkdir /usr/local/apache/jsp
# chown nobody:nobody /usr/local/apache/jsp

GNUJSPの動作に必要な情報の変更を行います。/usr/local/jserv/etc/jserv.conf　の追加編集。

  • .jsp ページを提供するときに、HTTP要求を JServのサーブレットエンジンに転送するための URL を指定
  • GNUJSPゾーン設定ファイルで使用する GNUJSPサーブレットの別名を指定
# vi /usr/local/jserv/etc/jserv.conf
        ApJServVMTimeout 30
        ApJServMount /jsp /jspzone
        ApJServAction .jsp /jsp/gnujsp

プロパティーの設定（項目の追加および変更）。

# vi /usr/local/jserv/etc/jserv.properties
        #wrapper.classpath=/usr/local/JSDK2.0/lib/jsdk.jar
        wrapper.classpath=/usr/local/gnujsp-1.0.1/lib/servlet-2.0-plus.jar
        wrapper.classpath=/usr/local/jdk1.3.0_02/lib/tools.jar
        ...
        zones=root,jspzone
        ...
        root.properties=/usr/local/jserv/etc/zone.properties
        jspzone.properties=/usr/local/jserv/etc/jspzone.properties

# cp /usr/local/jserv/etc/zone.properties /usr/local/jserv/etc/jspzone.properties
# vi /usr/local/jserv/etc/jspzone.properties
        # List of Repositories
        #repositories=/usr/local/jserv/servlets
        repositories=/usr/local/gnujsp-1.0.1/lib/gnujsp10.jar
        repositories=/usr/local/gnujsp-1.0.1/lib/sax2.jar
        repositories=/usr/local/gnujsp-1.0.1/lib/openxml-1.2-w3c.jar
        repositories=/usr/local/gnujsp-1.0.1/lib/aelfred.jar
        ...
        # Servlet Aliases
        servlet.gnujsp.code=org.gjt.jsp.JspServlet
        ...
        # Aliased Servlet Init Parameters
        servlet.gnujsp.initArgs=scratchdir=/usr/local/apache/jsp
        servlet.gnujsp.initArgs=usepackages=true
        servlet.gnujsp.initArgs=checkdependancies=true,checkclass=true
        servlet.gnujsp.initArgs=compiler=builtin-javac
           -classpath %classpath%:%scratchdir%:/usr/local/gnujsp-1.0.1/lib/gnujsp10.jar
           -d %scratchdir% -deprecation %source%
               最後のinitArgsは、見やすくするために３行になっていますが１行で記述してください。
# /usr/local/apache/bin/apachectl restart
# cp -r /usr/local/gnujsp-1.0.1/examples /usr/local/apache/htdocs/

ブラウザで http://server-name:8080/examples/hello.jsp をアクセスして以下のように表示れれば GNUJSP が正常にインストールされたことになる。

The Famous JSP Hello Program

The following line should contain the text "Hello GNUJSP World!".
If thats not the case start debugging ...

Hello GNUJSP World!


NFuse 1.5 の設定

GNUJSP が利用できる環境になってやっと NFuse の設定が行えます。NFuseWebExt-UNIX.tar.gz を CD または、ダウンロードサイトからコピーしてインストーラを起動します。ダウンロードしたモジュールが、/usr/local/src においてあることを前提にしてください。また、Citrix server (citrix.foobar.co.jp)のポート番号を知っている必要があります。Windows の場合、レジストリーの HKLM\SYSTEM\CurrentControlSet\Services\CtxHttp\TcpPort を調べ、UNIX の場合、ctxnfusesrv -l コマンドで調べる。

# mkdir /usr/local/src/NFuse
# cd /usr/local/src/NFuse
# gzip -dc ../NFuseWebExt-UNIX.tar.gz | tar xpf -
# sh setupNFuse
    ...
    Select a setup option:

     1. Install Citrix NFuse 1.5
     2. Remove Citrix NFuse 1.5
     3. Quit Citrix NFuse 1.5 setup

    Enter option number 1-3 [1]:
    <Enter>
    ...
    Yes, I accept this AGREEMENT (you must accept this agreement
    to install the software).

    No, I do not accept this AGREEMENT.

    Please answer [Default: NO]
    YES
    ...
    1. Apache Server
    2. Netscape Enterprise Server 3.6
    3. iPlanet Web Server 4.0 (formerly Netscape Enterprise Server 4.0) or 4.1

    Enter option number 1-3 [1]:
    <Enter>
    Please enter your web server's document root directory.
    [Default: /usr/local/apache/htdocs ]
    <Enter>
    Please enter a directory to which to copy the Citrix NFuse
    Java objects. This directory should be accessible by your web server.
    [Default: /usr/local/jserv/NFuse ]
    <Enter>
    That directory does not currently exist. Would you like to create it? [yes]
    <Enter>
    Would you like to install the Citrix NFuse example web sites [yes]?
    <Enter>
    Please enter a directory to which to copy the Citrix NFuse sample
    web pages. This directory should be accessible by your web server.
    [Default: /usr/local/apache/htdocs/NFuse15 ]
    <Enter>
    That directory does not currently exist. Would you like to create it? [yes]
    <Enter>
    Please enter the virtual URL for servlets for your Web Server
    /citrix
    Please enter a directory in which to store the automatically generated gif
    files for Citrix NFuse. This directory should be a subdirectory
    of your document root, and will be made writeable by all.
    [Default: /usr/local/apache/htdocs/NFuseicons]
    <Enter>
    That directory does not currently exist. Would you like to create it? [yes]
    <Enter>
    NFuse requires the ICA Client files to be present in the NFuseClients
    subdirectory of your web server's root URL. NFuse uses these files for ICA
    session embedding and Web-based ICA Client installation. Do you want to copy
    the ICA Clients to the NFuseClients directory? [yes]
    <Enter>
    Please provide the path to the ICAWEB directory of the Citrix ICA clients CD.
    /mnt/cdrom/
    Please enter the name of the Citrix Server from which to retrieve Program
    Neighborhood information. The Citrix XML Service must be installed on this
    server.
    citrix.foobar.co.jp
    Please enter the port on which the previously entered Citrix server will be
    listening. [default: 80]
    <Enter>
    Setup will now copy the files for Citrix NFuse to the destinations
    you chose. If you are installing over an existing installation of Citrix NFuse,
    please make sure that the destination files are not in currently in
    use. Any web server, servlet engine, or JSP engine which may be currently using
    those files should be stopped before continuing. [Hit enter to continue.]
    <Enter>
    Copying NFuse Java objects...
    Copying NFuse DTD...
    Creating and copying NFuse example web pages...
    Copying keystore...
    Creating NFuse configuration file...
    Install has completed successfully. Please read the README file in the same
    directory as this script for further information about configuring your web
    server for Citrix NFuse.
    Quitting Citrix NFuse 1.5 Setup
#

NFuse の動作に必要な情報の変更を行います。/usr/local/jserv/etc/jserv.conf　の編集（項目の追加）。

  • .jsp ページを提供するときに、HTTP要求を JServのサーブレットエンジンに転送するための URL を指定
  • GNUJSPゾーン設定ファイルで使用する GNUJSPサーブレットの別名を指定
# vi /usr/local/jserv/etc/jserv.conf
        ApJServMount /jsp /jspzone
        ApJServMount /citrix /citrix
        ApJServMount /nfuse /citrix
        ...
        ApJServAction .jsp /jsp/gnujsp
        ApJServAction .jsp /nfuse/gnujsp

プロパティーの設定（項目の追加）。

# vi /usr/local/jserv/etc/jserv.properties
        ...
        wrapper.classpath=/usr/local/gnujsp-1.0.1/lib/servlet-2.0-plus.jar
        wrapper.classpath=/usr/local/jdk1.3.0_02/lib/tools.jar
        wrapper.classpath=/usr/local/jserv/NFuse/nfuse.jar
        wrapper.classpath=/usr/local/jserv/NFuse/ctxxml4j.jar
        wrapper.classpath=/usr/local/jserv/NFuse
        ...
        zones=root,jspzone,citrix
        ...
        root.properties=/usr/local/jserv/etc/zone.properties
        jspzone.properties=/usr/local/jserv/etc/jspzone.properties
        citrix.properties=/usr/local/jserv/etc/citrix.properties

# cp /usr/local/jserv/etc/jspzone.properties /usr/local/jserv/etc/citrix.properties
# vi /usr/local/jserv/etc/citrix.properties
        # List of Repositories
        #repositories=/usr/local/jserv/servlets
        repositories=/usr/local/jserv/NFuse
        repositories=/usr/local/jserv/NFuse/nfuse.jar
        repositories=/usr/local/jserv/NFuse/ctxxml4j.jar
        repositories=/usr/local/jserv/NFuse/jsafeObf.jar
        repositories=/usr/local/jserv/NFuse/sslplus3.1.7.jar
        repositories=/usr/local/gnujsp-1.0.1/lib/gnujsp10.jar
        repositories=/usr/local/gnujsp-1.0.1/lib/sax2.jar
        repositories=/usr/local/gnujsp-1.0.1/lib/openxml-1.2-w3c.jar
        repositories=/usr/local/gnujsp-1.0.1/lib/aelfred.jar
        ...
        # Aliased Servlet Init Parameters
        servlet.gnujsp.initArgs=scratchdir=/usr/local/apache/jsp
        servlet.gnujsp.initArgs=usepackages=true
        servlet.gnujsp.initArgs=checkdependancies=true,checkclass=true
        servlet.gnujsp.initArgs=compiler=builtin-javac
          -classpath
          %classpath%:%scratchdir%:/usr/local/gnujsp-1.0.1/lib/gnujsp10.jar:/usr/local/jserv/NFuse/nfuse.jar
          -encoding ISO8859_1 -d %scratchdir% -deprecation %source%
                最後のinitArgsは、見やすくするために３行になっていますが１行で記述してください。
# /usr/local/apache/bin/apachectl restart

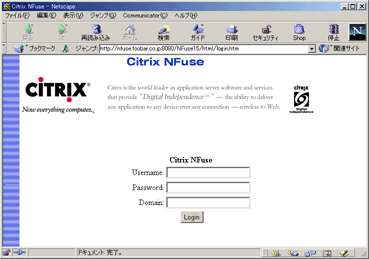

ブラウザで http://server-name:8080/NFuse15/html/login.htm をアクセスするとログイン画面が表示されます。

NFuse

Citrix サーバーに登録してあるユーザーでログインすると、以降 MetaFrame が利用できるようになります。利用する際に、ICA クライアントがインストールされている場合そのまま利用できます。ICA クライアントがインストールされていなかったりバージョンが古い場合、ICA クライアントをダウンロードしてくれます（NFuse インストール時に ICA クライアントのコピーを CD からインストールした場合）。

※注釈
「記載内容につきまして、Citrix Systems Japanが情報をご提供しているものではありません。よってCitrix Systems Japanはこの情報に関して一切の責任を負いません。」

　　　商標・登録商標
　　　　NFuse, MetaFrame は Citrix Systems 社の登録商標です。
